Mersen ATDR4 مصهر Class CC للتحكم ودوائر المحركات

المراجع من نوعَي ATDR وATQR المجمّعة هنا هي مصهرات Mersen من الصنف CC ذات التأخير الزمني، وتُستخدم في دوائر بادئات التشغيل ودوائر القيادة والتحكّم. ولا تُصنّع Mersen مُغيّرات السرعة؛ فالتصنيف يعكس موضع تركيب هذه المصهرات لا ماهيّتها. وتوفّرها Razz Middle East حسب الطلب مقابل رقم الكتالوج المطبوع عليها، وتُسلَّم خالصة الرسوم الجمركية خلال ثلاثة أسابيع من تأكيد الطلب.

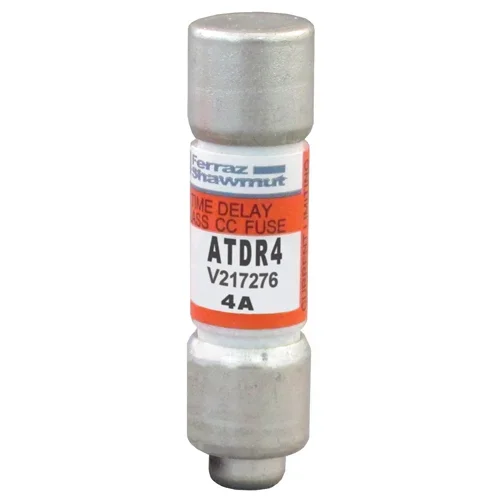

Mersen ATDR4

تغطي هذه الصفحة رقم القطعة ATDR4 من Mersen. اذكر رقم القطعة كاملاً مع طلبك ليكون التحديد دقيقاً دون لبس.

عن مصهرات Mersen من الصنف CC لدوائر التحكّم والمحرّكات

الصنف CC هو صنف المصهرات صغيرة الجسم للدوائر الفرعية والمساعدة، ويُستخدم حيث يهدر المصهر كامل الحجم مساحة اللوحة. وكلٌّ من ATDR وATQR عضو ذو تأخير زمني في هذا الصنف، أي أنّه يتحمّل حملاً زائداً قصيراً دون فصل، وهو ما تحتاجه دائرة المحرّك الفرعية أو محوّل التحكّم عند التشغيل. وتُعطي الأرقام التي تلي الحروف التصنيفَ بالأمبير، والتصنيفات في هذا الصنف منخفضة، ولهذا تظهر هذه المراجع على دوائر التحكّم وملفّات الملامسات وابتدائيات المحوّلات والتغذيات المساعدة المحيطة بجهاز القيادة، لا على مسار القدرة الرئيسي. وتحمل أجسام الصنف CC خاصية رفض في أحد طرفيها تمنع الحامل المخصّص للصنف من قبول مصهر من صنف آخر بالحجم نفسه. وATDR وATQR خطّان منفصلان في الكتالوج لكلٍّ منهما خصائصه المنشورة، ورغم أنّ كليهما ذو تأخير زمني فلا ينبغي اعتبارهما بديلين مباشرين دون مطابقة منحنى الاستجابة مع الدائرة.

مصهرات Mersen من الصنف CC لدوائر التحكّم والمحرّكات في المملكة العربية السعودية

تعيش هذه المصهرات داخل لوحات التحكّم، ولذلك فهي تتبع ممارسة تصنيع اللوحات لدى مورّد المعدّة. وأكبر تجمّع لها هو مراكز التحكّم بالمحرّكات والوحدات المُجمّعة المبنيّة وفق المعايير الأمريكية الشمالية لمواقع أرامكو وسابك ومعادن في الجبيل وينبع، إضافةً إلى آلات العمليات المستوردة وحزم الضواغط ولوحات التحكّم في محطات معالجة المياه. وفي تركيبة جهاز القيادة تحمي هذه المصهرات عادةً محوّل التحكّم وتغذية المروحة والدوائر المساعدة، لا مدخل الجهاز نفسه. وتُشتقّ دوائر التحكّم في المملكة غالباً من تغذية 380/400 فولت بتردّد 60 هرتز عبر محوّل تحكّم، فالجهد الذي تراه هذه المصهرات يحدّده ثانوي المحوّل ويجب قراءته من المخطّط. كما ترتفع الحرارة داخل اللوحات في الأكشاك الخارجية وغرف المفاتيح غير المكيّفة، وهو أمر يجدر تذكّره حين يبدأ مصهر ظلّ موثوقاً لسنوات بالفصل المزعج صيفاً.

الطلب ومدة التوريد

اذكر المرجع تماماً كما هو مطبوع، بما في ذلك الشرطة إن كان رقم الكتالوج يتضمّنها، لأنّ ATQR-6 وATQR10 مرجعان منفصلان وحذف حرف واحد يغيّر التصنيف. وحدّد الكمية، فهذه مواد استهلاكية تُستبدل عادةً كمجموعة كاملة للأطوار الثلاثة. وتأكّد قبل الطلب من أنّ الحامل في اللوحة من الصنف CC، وإن احتاج الحامل نفسه إلى استبدال فاطلبه بمرجعه الخاص. وإذا كنت تحمي دائرة حول جهاز قيادة، فأبلغنا بما يغذّيه المصهر فعلياً، أهو محوّل التحكّم أم مروحة التبريد أم دائرة الكبح أم تغذية مساعدة، حتى يمكن التحقّق من التصنيف المذكور في المخطّط قبل التسعير. تُورَّد حسب الطلب وتُسلَّم خالصة الرسوم الجمركية خلال ثلاثة أسابيع من تأكيد الطلب.

المواصفات مأخوذة من بيانات كتالوج المورّد المنشورة. يُرجى التأكيد من ورقة بيانات الشركة المصنّعة الحالية قبل الطلب.
