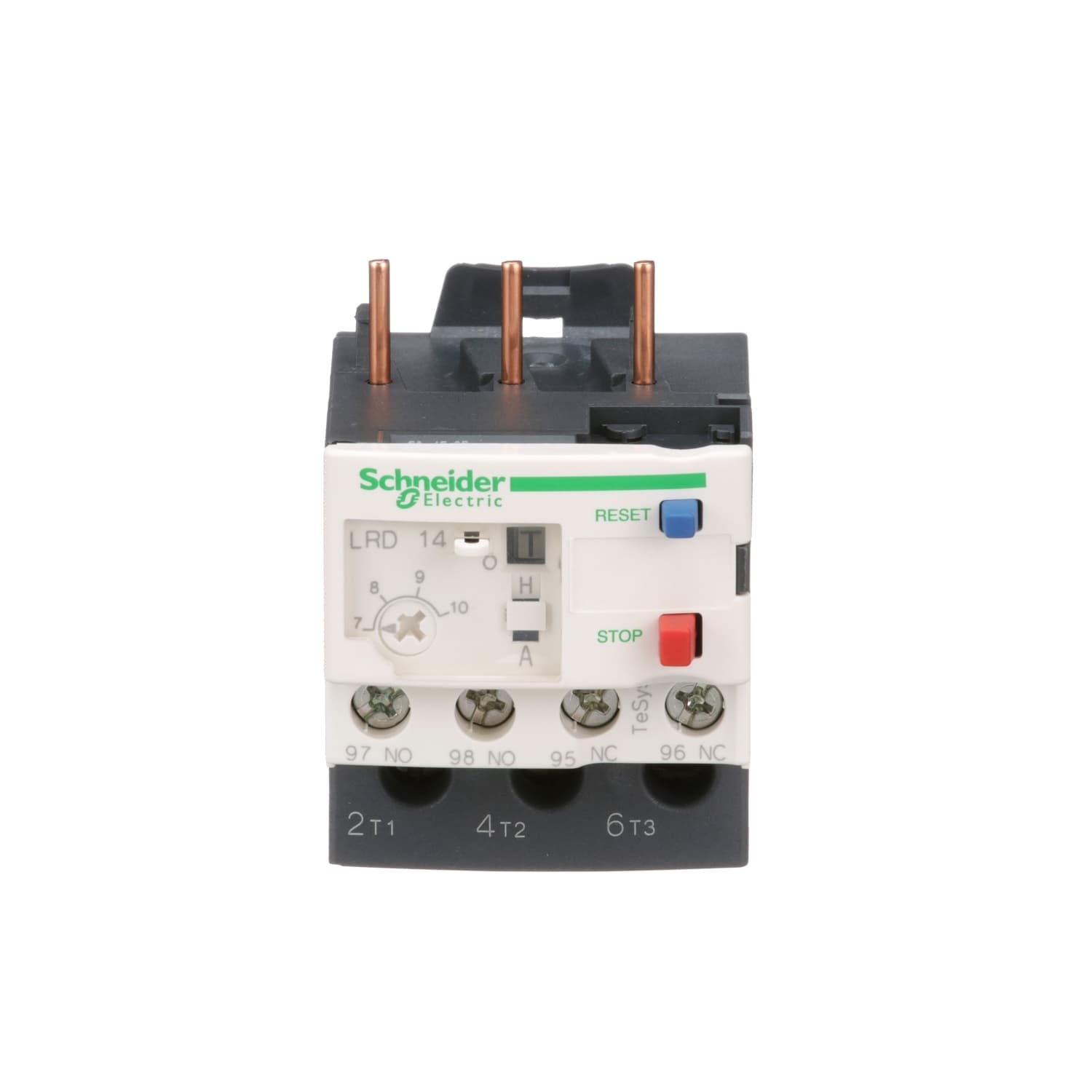

ريلاي الحمل الزائد الحراري شنايدر LRD TeSys D
رقم الموديل: LRD14
Current Range: 0.1–150 A (12 overlapping ranges)Direct Plug-in: TeSys D contactor bodySensing: Bimetallic thermal elementTemperature Compensation: ±0.6% per °C
متوفر — يُشحن داخل المملكة العربية السعودية
نرد خلال 4 ساعات عمل · الأسعار بالريال السعودي · توصيل لجميع مدن المملكة
منتجات أصلية 100%
رد خلال 4 ساعات
توصيل لجميع أنحاء المملكة
دعم فني متكامل
ريلاي الحمل الزائد الحراري شنايدر LRD TeSys D — نظرة عامة
ريلاي الحمل الزائد الحراري LRD من شنايدر إلكتريك هو جهاز الحماية المخصص لعائلة كونتاكتورات TeSys D يغطي 0.1 إلى 150 أمبير مع توصيل مباشر على جسم الكونتاكتور دون توصيل وسيط. يتضمن تعويض درجة الحرارة المحيطة ونموذج تجميع الحرارة للمحرك. تحتفظ راز الشرق الأوسط بمخزون كامل لجميع نطاقات التيار لتلبية احتياجات الصيانة الطارئة في المملكة العربية السعودية.
المواصفات الفنية
المواصفات الكاملة لـ LRD14
- Current Range
- 0.1–150 A (12 overlapping ranges)
- Direct Plug-in
- TeSys D contactor body
- Sensing
- Bimetallic thermal element
- Temperature Compensation
- ±0.6% per °C
- Aux Contacts
- 1 NO (alarm) + 1 NC (trip stop)
- Reset
- Manual or auto-reset selectable
- Phase Failure Sensitivity
- Class 10 or Class 20
- Trip Indication
- Front-face trip flag
- Standard
- IEC 60947-4-1
المميزات والفوائد
- Direct plug-in connection to TeSys D contactor body eliminates interposing wiring, reduces panel assembly time by 15 minutes per starter assembly, and ensures permanent low-resistance current path between contactor and overload relay.
- Bimetallic thermal model accounts for accumulated motor heat across prior start and run history, preventing nuisance tripping during hot motor restarts common in Saudi Arabia's high-ambient industrial environments.
- Ambient temperature compensation mechanism adjusts trip threshold across the operating temperature range, maintaining accurate motor protection at both 10°C winter nights and 50°C summer plant room conditions.
- Trip indicator flag visible on the relay front face without opening the panel allows maintenance technicians to immediately identify which motor circuit has tripped during a production fault investigation.
- Alarm (NO) auxiliary contact output signals an approaching overload condition before the relay trips, enabling integration into SCADA and BMS systems for predictive maintenance alerts in critical motor circuits.
- Manual or auto-reset selection allows appropriate recovery behaviour: manual reset prevents automatic restart of critical process pumps after overload until an operator inspects the motor, while auto-reset suits non-critical fan applications.
- Phase failure sensitivity class covers both class 10 (fast trip for small motors) and class 20 (extended start allowance for high-inertia fan motors), matching protection timing to the motor and load characteristics.
التطبيقات الصناعية
- Motor overload protection in ARAMCO Eastern Province facility DOL and Y/D motor starters for pump, fan, and compressor motors throughout oil production and processing infrastructure.
- TeSys D DOL starter assembly completion relay for NWC pump station panel builders, where LRD direct plug-in reduces panel assembly time and provides the required IEC 60947-4-1 compliant overload protection.
- Commercial building services motor starter overload protection for HVAC pump and fan motors across hotels, offices, and residential towers in Riyadh, Jeddah, and Dammam, where rapid replacement availability minimises downtime.
- Emergency replacement relay supply for the Kingdom-wide TeSys D installed base, where a failed LRD relay is a common cause of motor circuit downtime requiring same-day supply from Razz Middle East's local stock.
- Industrial conveyor and mixer motor overload protection at MODON industrial estate manufacturing facilities, where auto-reset selection allows non-critical conveyor motors to restart automatically after thermal recovery.
- SABIC process plant motor protection relay in DOL starter panels at Jubail petrochemical complexes, where phase failure sensitivity class 10 provides fast tripping response to single-phasing supply faults.
- Building services fan coil unit motor protection in commercial hotels and healthcare facilities across Makkah and Madinah, where the high occupancy seasons demand reliable motor protection with minimal maintenance intervention.
