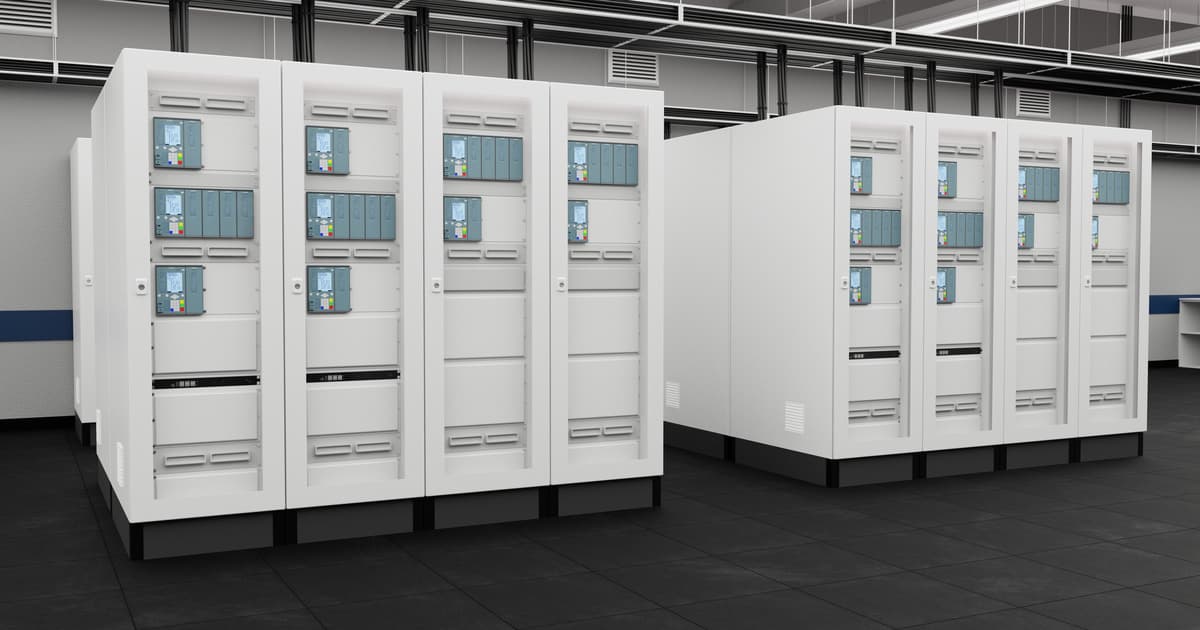

ريلاي الحماية التفاضلية للخط SIPROTEC 7SD82 من سيمنز
رقم الموديل: 7SD8220-5EB90-1FB0
Protection: Current differential (main), distance, directional overcurrent, reclose, sync-checkTrip Time: <20 ms (differential)Communication: Fibre or multiplexed digital (64 kbit/s or higher)Goose: IEC 61850 GOOSE <4 ms inter-trip
متوفر — يُشحن داخل المملكة العربية السعودية
نرد خلال 4 ساعات عمل · الأسعار بالريال السعودي · توصيل لجميع مدن المملكة
منتجات أصلية 100%
رد خلال 4 ساعات
توصيل لجميع أنحاء المملكة
دعم فني متكامل
ريلاي الحماية التفاضلية للخط SIPROTEC 7SD82 من سيمنز — نظرة عامة
ريلاي الحماية التفاضلية SIPROTEC 7SD82 من سيمنز يوفر حماية تفاضلية للخطوط والكابلات باستجابة أقل من 20 ملي ثانية مع حماية مسافة وإعادة تشغيل تلقائية وIEC 61850 GOOSE.
يُستخدم في مشاريع خطوط 380/220 كيلو فولت الجديدة لشركة السعودية للكهرباء وARAMCO. توفر راز الشرق الأوسط 7SD82 مع دعم Digsi 5 ووثائق اعتماد SEC.
المواصفات الفنية
المواصفات الكاملة لـ 7SD8220-5EB90-1FB0
- Protection
- Current differential (main), distance, directional overcurrent, reclose, sync-check
- Trip Time
- <20 ms (differential)
- Communication
- Fibre or multiplexed digital (64 kbit/s or higher)
- Goose
- IEC 61850 GOOSE <4 ms inter-trip
- Current Inputs
- 4× CT (3-phase + earth)
- Voltage Inputs
- 4× VT (3-phase + earth)
- Safety
- SIL 2 capable
- Standard
- IEC 60255
المميزات والفوائد
- Current differential operating principle detects faults independent of fault resistance, load flow direction, and power swings — avoiding the mal-operation vulnerability of distance protection relays under stressed grid conditions.
- Trip time less than 20 ms satisfies SEC critical fault clearance time requirements for 380 kV transmission, where delayed clearance triggers voltage instability and cascading failures across the grid.
- Distance protection, directional overcurrent, auto-reclose, and sync-check integrated in one relay provides a complete main and backup protection suite, eliminating the need for a separate backup protection IED.
- IEC 61850 GOOSE messaging enables inter-trip and busbar fault acceleration within 4 ms, without the 20–30 ms delay of hardwired inter-trip schemes using traditional output contacts.
- IEEE 1588 PTP time synchronisation with sub-microsecond accuracy enables precise sequence-of-events recording across multiple substation IEDs in SEC control centre post-fault analysis.
- Fibre-optic and multiplexed communication channel support provides flexibility for direct fibre pilot and pilot-on-SDH/SONET multiplexer communication configurations of Saudi transmission line differential protection schemes.
- Comprehensive self-monitoring with automatic blocking on detected internal hardware faults prevents incorrect operation of the protection function and alerts the control centre to IED maintenance requirements.
التطبيقات الصناعية
- SEC 380 kV and 220 kV overhead transmission line main protection, where current differential independence from fault resistance and power swings provides higher security than distance protection alone.
- Saudi transmission line backup protection replacement, where new 7SD82 differential relays replace aging 1990s and 2000s distance protection relays with modern IEC 61850 units.
- ARAMCO 115 kV industrial facility cable and overhead line protection in the Eastern Province, where fast differential tripping clears cable faults before arc energy causes conductor damage.
- NEOM transmission network protection, where 7SD82's IEC 61850 GOOSE and IEC 61850-9-2 process bus capability aligns with NEOM's fully digital substation architecture.
- Jeddah and Riyadh urban underground cable transmission system protection, where differential protection provides high-speed selective fault isolation for underground cable faults.
- SEC–GCCIA Gulf grid interconnection transmission line protection, where 7SD82 differential provides the highest reliability protection for the critical cross-border transmission links.
- IPP and renewable energy plant grid connection line protection, where 7SD82 satisfies SEC grid connection technical requirements for protection of the transmission line between the plant and the SEC substation.
