siemens
لوحة الجهد المنخفض SIVACON S8 من سيمنز
رقم الموديل: 8PQ9800-0BA00
Busbar Rating: Up to 7000 AFault Withstand: Up to 150 kA peakType Test: IEC 61439-1, IEC 61439-2Form of Separation: Form 3b (standard)
متوفر — يُشحن داخل المملكة العربية السعودية
نرد خلال 4 ساعات عمل · الأسعار بالريال السعودي · توصيل لجميع مدن المملكة
منتجات أصلية 100%
رد خلال 4 ساعات
توصيل لجميع أنحاء المملكة
دعم فني متكامل
لوحة الجهد المنخفض SIVACON S8 من سيمنز — نظرة عامة
لوحة SIVACON S8 من سيمنز هي نظام لوحة توزيع جهد منخفض مختبر الأنواع وفق IEC 61439-1/2 حتى 150 كيلو أمبير بحافلة حتى 7000 أمبير مع فصل Arc Flash وحجرات Form 3b.
تُستخدم في محطات ARAMCO وSWCC وMARAFIQ والمباني الكبرى في الرياض وجدة. توفر راز الشرق الأوسط دعم مواصفات SIVACON S8 وتنسيق مخططات الخط الواحد.
المواصفات الفنية
المواصفات الكاملة لـ 8PQ9800-0BA00
- Busbar Rating
- Up to 7000 A
- Fault Withstand
- Up to 150 kA peak
- Type Test
- IEC 61439-1, IEC 61439-2
- Form of Separation
- Form 3b (standard)
- Internal Arc Classification
- IAC (per IEC 61641)
- Incoming/Bus-Coupler

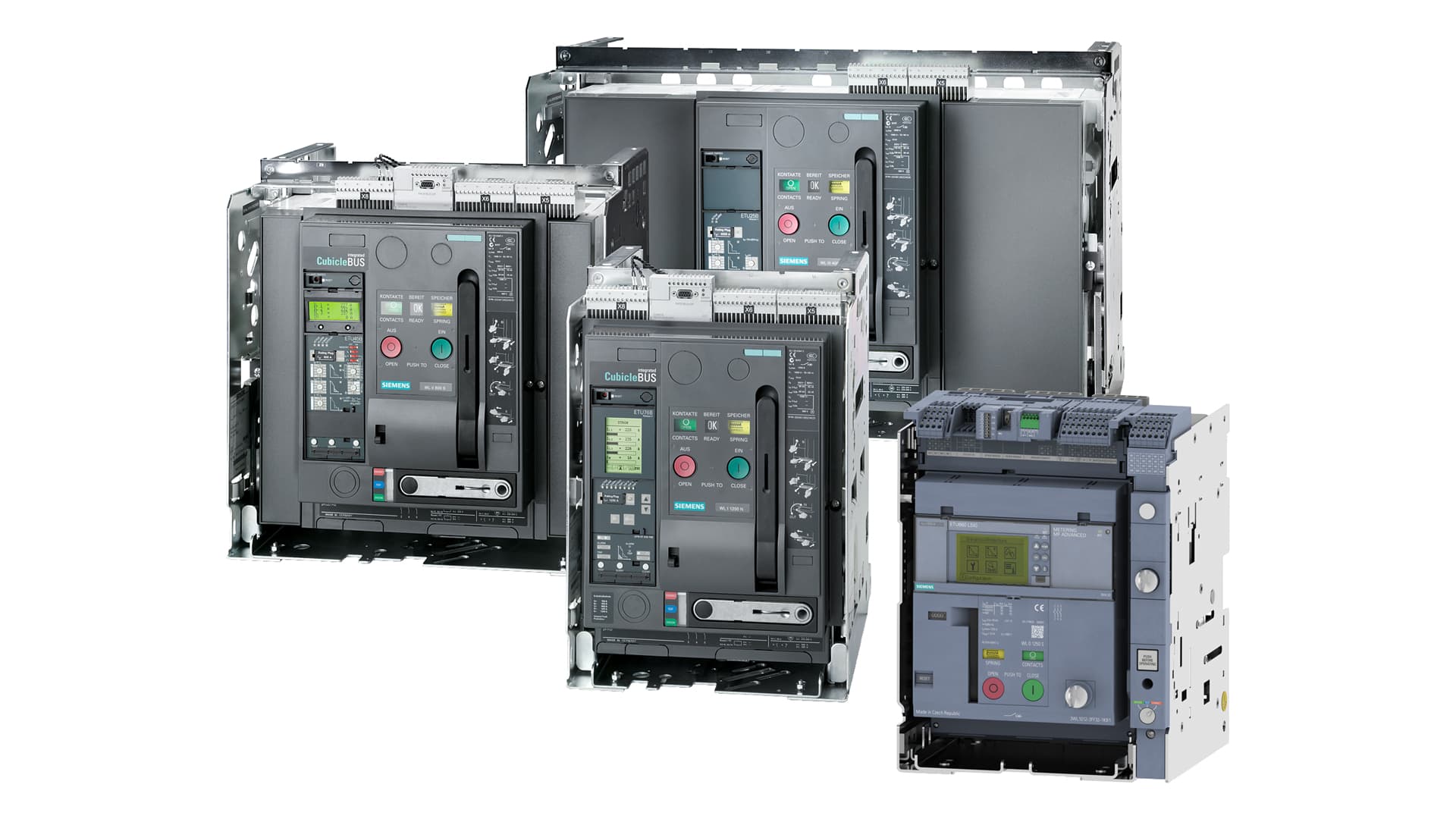

- 3WL draw-out ACB up to 6300 A
- Feeder
- 3VA/3VL MCCB, MCB, or direct drive connection
- Enclosure
- IP31/IP43/IP54
المميزات والفوائد
- IEC 61439-1 and IEC 61439-2 type-tested construction provides formal engineering documentation evidence required by ARAMCO, SABIC, and international project specifications for LV switchgear type-testing compliance.
- Busbars rated up to 7000 A with 150 kA peak withstand accommodates the output of 2500–3150 kVA 400 V distribution transformers in Saudi industrial facility LV main substations.
- Draw-out 3WL air circuit breaker arrangement enables individual breaker withdrawal and replacement under live panel conditions without disturbing adjacent active feeders — critical for continuous-process facility maintenance.
- Form 3b compartmentalization and internal arc classification (IAC) limits arc flash damage to the compartment of origin, satisfying ARAMCO GI 0002.100 switchgear arc flash requirements and protecting adjacent personnel.
- Standardised SIVACON system accessories — door interlocks, instrument transformer mounting, cable routing, earthing bars — reduce engineering time for Saudi panel builder fabrication of repeat projects.
- Busbar trunking system connection enables SIVACON S8 panels to be connected with SIVACON busbar trunking for factory floor distribution in large Saudi manufacturing facilities.
- Siemens panel builder qualification programme ensures Saudi panel builders constructing SIVACON S8 are trained and authorised to maintain IEC 61439-1 type-test compliance.
التطبيقات الصناعية
- ARAMCO process facility main LV distribution switchboards receiving 11/0.4 kV transformer output, where type-tested SIVACON S8 satisfies ARAMCO Engineering Standard requirements for LV switchgear.
- SWCC and MARAFIQ desalination and utility facility main LV switchrooms, where SIVACON S8 motor feeder panels distribute power to 400 V pump, fan, and compressor motor control centres.
- Large commercial building main LV switchrooms in Riyadh, Jeddah, and Dammam, where SIVACON S8 serves as the main building distribution switchboard from the utility transformer to tenant distribution boards.
- NEOM infrastructure utility switchrooms, where SIVACON S8's IEC 61439-1 type testing and BIM-compatible dimensional data satisfy the project's engineering documentation requirements.
- Industrial sub-stations at MODON industrial estate factories, where SIVACON S8 panels distribute LV power from the utility transformer to motor control centres and process area distribution boards.
- Hospital and healthcare facility main LV switchrooms, where SIVACON S8 Form 3b compartmentalization and draw-out breaker arrangement support maintenance without full shutdown of critical supply circuits.
- Data centre PDU main distribution switchboards, where SIVACON S8 accommodates the high-density, high-reliability power distribution requirements of Saudi national data centre infrastructure projects.
مورد معتمد في المملكة العربية السعودية
احصل على عرض سعر لـ لوحة الجهد المنخفض SIVACON S8 من سيمنز
نرد خلال 4 ساعات. أرسل رقم الموديل 8PQ9800-0BA00 للحصول على سعر تنافسي مع التسليم في أنحاء المملكة العربية السعودية والخليج.
أسئلة شائعة حول لوحة الجهد المنخفض SIVACON S8 من سيمنز
أكثر الأسئلة شيوعاً من العملاء في المملكة العربية السعودية
